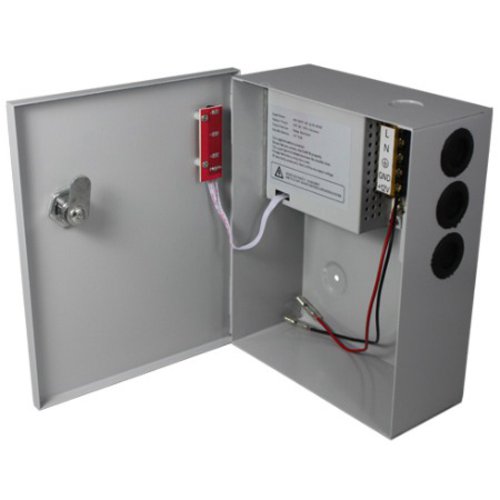

XtendLan Zdroj, 12V DC, 1 port, 3A celkem, 36W, tavn. pojistky,skříňka, zálohovatelný baterií

Popis produktu:

Stabilizovaný napájecí zdroj s jedním výstupem, s okruhem pro nabíjení a připojení záložní baterie. Celkový výstupní proud 3A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů. Bateriový okruh dobíjen 1A. Ochrana proti zkratu baterie a ochrana baterie proti uplnému vybití.

Výstupní obvody:
výstupní napětí: 12V DC
výstupní proud : 3A (+1A dobíjení baterie)
výstupní proud na každém portu: určen pojistkou 1,5A
celkový výstupní výkon: 36W (+ 12W dobíjení baterie)
ochrana proti zkratu a přetížení výstupů: chráněn tavnou přístrojovou pojistkou na každém portu, standardní typ 5x20mm, Fast, 1,5A
ochrana výstupů proti přepětí: varistorem (prahové napětí 40V)
LED diody diagnostikují stav portů, na první pohled je např. rozpoznatelná vyhořelá pojistka
vypinač uvnitř skříňky
možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů
hlavní pojistka uvnitř skříňky, signalizace LED diodou při závadě

Vstupní obvod:
vstupní napětí: 100-240V, 50-60Hz
učinnost: min. 85% při maximální zátěži
zemnící body na desce, skříňka propojena s ochraným vodičem

Napájení baterie:
místo pro baterii do rozměrů (ŠxVxH) 151x100x65mm, baterie není součástí. Typicky lze instalovat 5Ah až 7Ah olověný akumulátor
baterie nabíjena napětím o cca. 0,8V vyším než nastavené výstupní napětí, tzn. při výstupu 12V nabíjí při napětí cca. 13V, max. proudem 1A
ochrana proti zkratu baterie, vadná baterie nezpůsobí závadu napájecího systému, je automaticky odpojena
ochrana proti úplnému vybití baterie (pokud napětí na baterii klesne pod cca. 11,4V) zabraňuje se tak poškození baterie
resetovací tlačítko baterie, použijete pouze při výměně vadné baterie, není nutné vypínat napájení
napojení baterie standardními Faston konektory (6,3mm šíře)
pozn. nastavení výstupní napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektorz baterie pro snížení přechodového odporu.
pozn. hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činostech odpojte i konektor baterie

Mechanické vlastnosti:
kovová skříň, šedé barvy
skříňka vodivě propojena s ochraným vodičem
rozměr (ŠxVxH) 203x163x74mm
připevnění na zeď (dva závěsné body, dva další k zajištění na stěně)
kabelové průchody tři v boční stěně zalepené gumou, jeden vylomitelný v horní části, průměr otvorů 19mm
dvířka s jednoduchým zámkem
