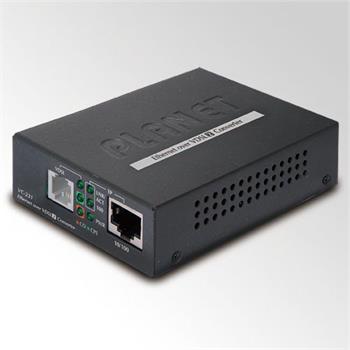

Planet VC-231, Eth. VDSL2 konvertor, 100Mbit, master/slave, RJ-11

Popis produktu:

Výkonný LRE (Long Reach Ethernet) konvertor ethernetu na VDSL2 (Very-high-data-rate Digital Subscriber Line 2) dovoluje přenést data symetrickým párem vodičů rychlostí až 100Mbitů/s na 300m nebo 50/2Mbps do vzdálenosti až 1,4km. Zařízení je univerzální jako master (CO) / slave (CPE) jednotka, nastavení režimu přepínačem. Jednotka podporuje VDSL2 operační módy "17a" a "30a" a také "band Plan997" postihující symetrický přenos dat vyšší rychlostí.
S pomocí externího spliteru lze zachovat hlasovou službu na telefonním vedení bez další úpravy zapojení, datový provoz se jednoduše přidruží k existujícímu hlasovému. S výhodou tak lze využít telefonní kabelová vedení původně určená pro spojení nejenom k účastníkům ale i mezi analogovými ústřednami.
ISP (internet service provider) je tak umožněno nabízet multimediální služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV, apod. Router lze úspěšně provozovat nad VDSL linkami O2.

Vlastnosti:
1 port VDSL, konektor RJ-11
1 port LAN 10/100Base-TX, Switching, Full Duplex (100/200 Mbps), Auto-Negotiation (10/100 Mbps)
přenos paketu o délce až 1536 bytes
transparentní pro IEEE 802.1Q VLAN tag
parametry nastavované DIP přepínači na zařízení: volba CPE/CO, volba modulace, volba komunikačního limitu, volba SNR
podpora standardů: IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX, IEEE 802.3x
splňuje VDSL standardy ITU-T G.993.1, ITU-T G.997.1, ITU-T G.993.2
rozměry 90x70x26mm
hmotnost: 199g
externí zdroj 5V/2A
provozní teplota okolí: 0 až 50°C
lze instalovat do modelů šasi: MC-700 / MC-1500/ MC-1500R

Dosahy a rychlosti na vedení s vodiči AWG24 a lepších:
> 17a profil (Downstream / Upstream)
200m -> 86/65Mbps
400m -> 86/52Mbps
600m -> 81/36Mbps
800m -> 72/19Mbps
1000m -> 60/9Mbps
1200m -> 59/6Mbps
1400m -> 49/2Mbps

> 30a profil (Downstream / Upstream)
300m -> 100/100Mbps
400m -> 90/90Mbps
600m -> 61/40Mbps
800m -> 54/8Mbps

Nastavení pro O2 VDSL připojení
modem v režimu CPE; další DIP přepínače FEC, VDSL profil, SNR podle kvality linky (standardně FEC=Fast, VDSL=30a, SNR=9dB)
v routeru na WAN rozhraní aplikovat VLAN ID:848
nad WAN nastavit PPPoE klienta, Login: O2/O2
dále věnujte pozornost nastavení vašeho routeru, jeho firewallu, přístupových práv, UPnP, atd.
